三、產品選型

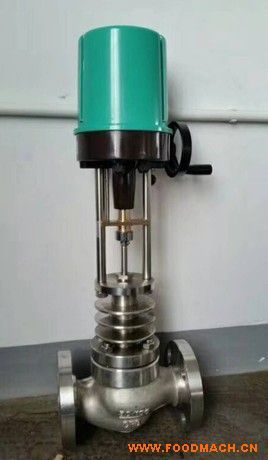

PSL 系列直行程電動執行機構*大行程達到 100mm，*大推力可達
25KN，適合于直線動作的閥門開關和調節控制。
型號規格
|
標準 型號 |
推力 (kN) |
速度 (mm/s) |
*大行程 |
電源 |
電機 率（W） |
電機保護 |
手動 操作 |
防護等級 |
重量 |
|
PSL-202 |
2.0 |
0.8 |
50 |
按要求 |
20 |
允許堵轉 |
手輪 |
IP67 |
7.5 |
|
PSL-204 |
4.0 |
0.8 |
50 |
按要求 |
40 |
允許堵轉 |
手輪 |
IP67 |
7.7 |
|
PSL-208 |
8.0 |
0.8 |
65 |
按要求 |
60 |
允許堵轉 |
手輪 |
IP67 |
9.6 |
|
PSL-210 |
10.0 |
0.8 |
65 |
按要求 |
80 |
允許堵轉 |
手輪 |
IP67 |
9.8 |
|
PSL-312 |
12.0 |
1.0 |
100 |
按要求 |
100 |
允許堵轉 |
手輪 |
IP67 |
22.0 |
|
PSL-316 |
16.0 |
1.0 |
100 |
按要求 |
120 |
允許堵轉 |
手輪 |
IP67 |
22.4 |
|
PSL-320 |
20.0 |
1.0 |
100 |
按要求 |
140 |
允許堵轉 |
手輪 |
IP67 |
23.0 |
|
PSL-325 |
25.0 |
1.0 |
100 |
按要求 |
160 |
允許堵轉 |
手輪 |
IP67 |
23.0 |
四、產品結構
PSL 直行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成，電機作為連接兩隔離部分的中間部件。電機按控制要求輸出轉矩通過多級正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。因此絲桿螺紋必須自鎖并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有—個防止轉動的止轉鎖定裝置，出軸的徑向鎖定裝置也做為位置指示器。
PSL系列執行機構電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構的可靠運行，傳動部件采用 CNC 加工的小齒隙密封齒輪傳動，具有效率高、噪音低、壽命長、穩定可靠、不會因工藝環境介質人口壓力波動而造成執行機構共振等特點。
