產 品 說 明

 轉子泵手動調速系列

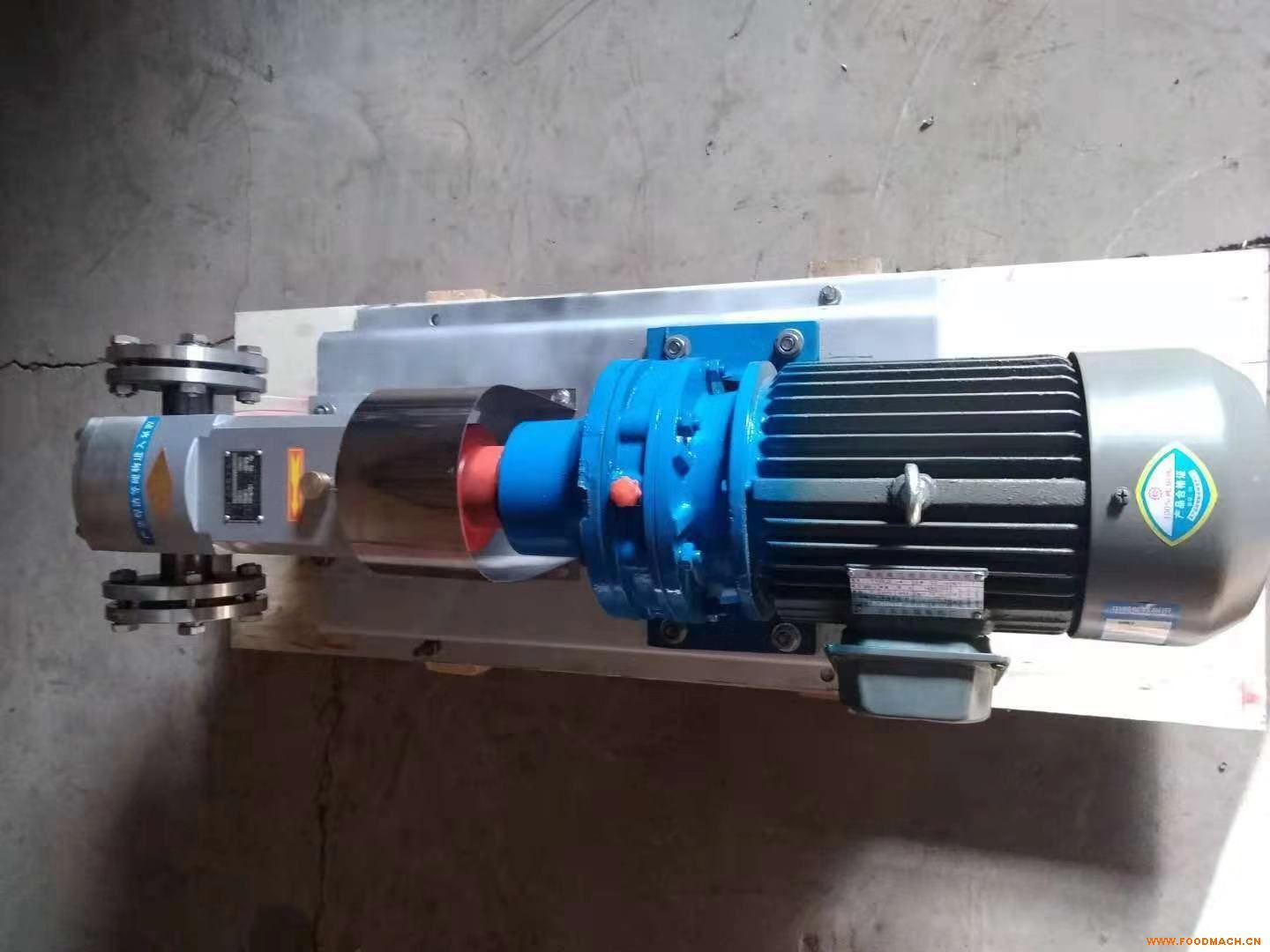

LP-I-系列手動調速轉子泵：　

技術參數:

產品代號	每轉排量	調速范圍	對應流量	電機功率
LP-I-1	0.08L/轉	200~400rpm	850~1700L/H	1.5kw
LP-I-2	0.20L/轉	200~400rpm	2000~4000L/H	2.2kw
LP-I-3	0.30L/轉	200~400rpm	3000~5000L/H	3kw
LP-I-4	0.47L/轉	200~400rpm	5000~11000L/H	4kw
LP-I-5	0.588L/轉	200~400rpm	7000~14000L/H	5.5kw
LP-I-6	0.729L/轉	200~400rpm	8500~16000L/H	7.5kw
LP-I-7	0.82L/轉	200~400rpm	8800~18000L/H	7.5kw

動力配備：

該系列的轉子泵的通用的動力配備為一臺手動調速的機械摩擦式無級調速機，該型號的設備可以通過調節手動調速的機械摩擦式無級調速器的調速手輪來調節減速器的輸送轉速，從而達到無級調節轉子泵的輸出流量的。

動力配備的特點：

　該系列配備的手動調節的機械摩擦式無級調速器具有安全、可靠，輸出扭矩較大，操作簡單，流量無級可調的特點。并且能夠在代價比較小的情況下實現流量的無級可調，但是其流量調節的范圍有一定的限制，對于要求比較小的輸出轉速的情況下是不能達到要求的。



---

LP系列轉子泵的外型尺寸示意圖：



設備型號	LP-I-1	LP-I-2	LP-I-3	LP-I-4	LP-I-5	LP-I-6	LP-I-7	LP-I-8	LP-I-9	LP-I-10
A	40	40	48	56	59	56	68	74	78	78
B	30	30	30	60	60	60	60	100	100	100
C	139	139	157	130	137	142	146	222	236	248
D	50	50	50	70	70	70	70	110	110	110
E	140	140	140	181	181	181	181	240	240	240
F	170	170	170	211	211	211	211	280	280	280
G	192	192	192	227	227	227	227	254	254	254
H1	77.5	77.5	77.5	82.5	82.5	82.5	82.5	121	121	121
H2	142.5	142.5	142.5	170	170	170	170	235	235	235
H3	110	110	110	126	126	126	126	178	178	178
M	205	205	205	250	250	250	250	337	337	337
L	305	305	323	400	410	422	430	562	578	598



---
