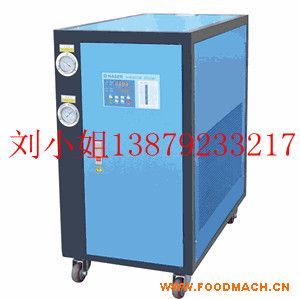

納*水冷式冷凍機特點: | ||||||||||||||
高品質壓縮機 | ||||||||||||||
作為冷水機的心臟，納金選擇歐美日全新原裝壓縮機，內置安全保掮，低噪音，省電耐用。 | ||||||||||||||
水箱式蒸發器 | ||||||||||||||
不銹鋼厚質水箱式蒸發器，內置自動補水裝置，省去工程安裝中的彭脹水箱，方便安裝保養，并適用于大溫差小流量等特殊場合。 | ||||||||||||||
水冷式冷凝器 | ||||||||||||||
日本神戶高外螺紋銅管制作，散熱量大，體積小巧。運用*新CAD/CAM設計制作，配合CNC加工中心制作完成，結構緊湊，高效節能。 | ||||||||||||||
機組配置 | ||||||||||||||
配置精密電子溫度控制器，*控制水溫于5~25度以內，內置壓縮機超負載保掮器，循環水泵超負載制，系統低壓力異常保掮器，高效 | ||||||||||||||
進口干燥過濾器及臌賬閥，維修手閥接口等裝置，確保了機器可靠安全運行，方便了保養維修。 | ||||||||||||||
可選擇的水泵裝置 | ||||||||||||||
根據用戶工程設計要求配備進口高效節能水泵，使納金冷水機安裝使用快捷方便。 | ||||||||||||||
多功能操作面板 | ||||||||||||||
操作面板裝有電流表，控制系統保險，壓縮機以及水泵開關按鈕，電子溫控制器，各項安全保護故障燈，機組啟動運轉指示燈，使用方便。 | ||||||||||||||
水冷式工業冷水機技術參數 | ||||||||||||||
類別 | 水冷式工業冷水機 | |||||||||||||
參數/型號 | NWS -4WC | NWS -5WC | NWS -6WC | NWS -8WC | NWS -10WC | NWS -12WC | NWS -15WC | NWS -20WC | NWS -25WC | NWS -30WC | NWS -40WC | NWS -50WC | ||
額定 制冷量 | Btu/h | 44041 | 54624 | 66471 | 88764 | 108907 | 132805 | 163189 | 229830 | 264380 | 344746 | 459524 | 528829 | |
KW | 12.9 | 16 | 19.5 | 26 | 31.9 | 38.9 | 47.8 | 67.3 | 77.4 | 101 | 134.6 | 154.9 | ||
Kcal/h | 11094 | 13760 | 16744 | 22360 | 27434 | 33454 | 41108 | 57895 | 66598 | 86843 | 115756 | 133214 | ||
USRT | 3.7 | 4.5 | 5.5 | 7.4 | 9.1 | 11.1 | 13.6 | 19.1 | 22 | 28.7 | 38.3 | 44 | ||
輸入電源 | 380V/3P/50HZ | |||||||||||||
壓 縮 機 | 功率 | KW | 3.29 | 4.09 | 4.88 | 6.57 | 8.17 | 9.77 | 12.26 | 16.3 | 19.1 | 24.45 | 32.6 | 37.9 |
品牌 | 三洋 | |||||||||||||
節流器 | 熱力膨脹閥/毛細管 | |||||||||||||
制冷劑 | R22 | |||||||||||||
冷凝器 | 殼管式 | |||||||||||||
管徑 | DN | 25 | 25 | 25 | 40 | 40 | 40 | 50 | 50 | 65 | 65 | 80 | 80 | |
蒸發器 | 水箱式/殼管式 | |||||||||||||
水箱容量 | L | 70 | 70 | 70 | 160 | 190 | 190 | 300 | 300 | 325 | 400 | 500 | 540 | |
冷凍水流量 | m3/h | 2.22 | 2.75 | 3.35 | 4.47 | 5.49 | 6.69 | 8.22 | 11.58 | 13.32 | 17.36 | 23.15 | 26.64 | |
接管口徑 | DN | 25 | 25 | 25 | 40 | 40 | 40 | 50 | 50 | 65 | 65 | 80 | 80 | |
內置水泵 | HP | 0.5 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 5 | 5 | |
機器重量 | Kg | 160 | 165 | 185 | 320 | 380 | 410 | 700 | 830 | 1200 | 1400 | 1520 | 1620 | |
機械尺寸 | 長 | 900 | 900 | 900 | 1200 | 1200 | 1200 | 1650 | 1650 | 1650 | 1800 | 2050 | 2050 | |
寬 | 500 | 500 | 500 | 710 | 710 | 710 | 710 | 710 | 710 | 710 | 980 | 980 | ||
高 | 850 | 850 | 850 | 1200 | 1200 | 1200 | 1650 | 1650 | 1650 | 1720 | 1800 | 1800 | ||
以上參數若有變更恕不另行通知 | ||||||||||||||
注： | 1、制冷量是以下為依據 | 2 、運行電源 | 4 、定貨須知 | |||||||||||
溫度條件 | 主電源(三相)控制電源單相 | 說明蒸發器是水箱式還是殼管式 | ||||||||||||
冷凍水回水溫度20℃ | 380V/50HZ/220V/50HZ | 是否要內置水泵,水泵流量及壓力 | ||||||||||||
冷凍水出水溫度15℃ | 3 、工作范圍 | 必須在定貨時說明 | ||||||||||||
冷卻水進水溫度30℃ | 冷卻水出口溫度22℃至37℃ | 冷凍水出口入口有特殊要求時,定貨時請說明 | ||||||||||||
冷卻水出水溫度35℃ | 冷卻水水溫差值3.5℃至6.5℃ | 除表列產品型號外,我公司歡迎客戶提出不同 | ||||||||||||
冷凍水出口溫度5℃至20℃ | 需求,進行新的選型和制造,我公司保留對產 | |||||||||||||
冷凍水溫差值2.5℃至7℃ | 品設計及規格更改而無同意的權利. | |||||||||||||
