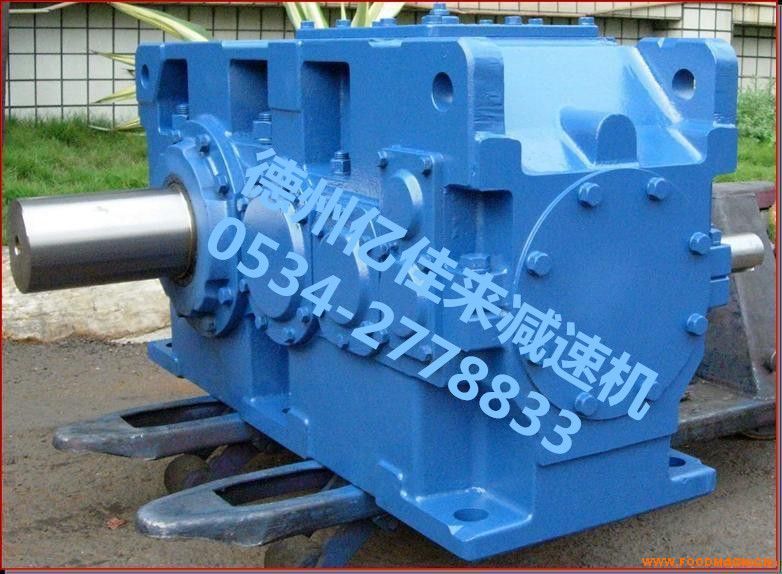

H、B工業齒輪箱
H、B工業齒輪箱為大功率齒輪減速機，圓柱齒輪和螺旋錐齒輪均采用先進的磨齒工藝加工。箱體設計吸音效果好，箱體面積較大配大風扇，整機溫升低，噪音低，運轉可靠性高，傳遞功率大。產品型號規格、安裝方式多樣化減速比選擇范圍大，還可與S、R、K系列齒輪減速機組合得到更大的速比。
H、B工業齒輪箱設計特點：
1、箱體采用通用設計方案，可根據用戶需求變型為行業專用的齒輪箱，實行平行軸、直交軸、立式、臥式通用箱體，零部件的種類減少，規格型號增加；
2、型號：齒輪箱型號有1~26型規格，減速傳動級數有1~4級；
3、速比：1.25~450，與S、R、K組合速比更大；
4、輸入方式：電機聯接法蘭、軸輸入；
5、輸出方式：帶平鍵的實心軸、帶平鍵的空心軸、收縮盤聯接的空心軸，花鍵聯接的空心軸、花鍵聯接的實心軸和法蘭聯接的實心軸；
6、安裝方式：臥式、立式、擺動底座式、扭力臂式。
選型注意事項：
H、B齒輪箱除了一般選型規范外，還需增加校隊熱容量功率；
冷卻方式確認：當P1≤PG1×f4×f6×f8×f9時，齒輪箱不帶冷卻裝置；當P1≤PG2×f4×f6×f8×f10時，齒輪箱帶冷卻風扇可滿足要求；當P1≤PG3×f5×f7×f8×f11時，齒輪箱帶冷卻盤管可滿足要求；當P1≤PG4×f5×f7×f8×f12時，齒輪箱帶冷卻盤管和風扇殼滿足要求。如需較高的熱容量，可按用戶要求提供外部潤滑油冷卻裝置進行冷卻。
潤滑方式：當齒輪箱臥式安裝時所有需要潤滑的部件均浸在潤滑油中，或采用飛濺潤滑方式；立式安裝時可選擇浸油潤滑或通過法蘭聯按泵或電動泵進行強制潤滑。
符號說明（相關參數表可向我公司索取詳細資料）：
ED=每小時工作周期，以百分比表示，如ED=60%；
f1=被驅動設備系數（表1）；
f2=原動機系數；
f3=峰值扭矩系數；
f4、f5=環境溫度系數（表2、3）；
f6、f7=海拔高度系數（表4、5）；
f8=齒輪箱供油系數（表6）；
f9、f10、f11、f12=熱容量系數（表7、8、9、10）；
a1=型號系數（表11）；
a2=速比系數（表12）；
P1=輸入功率；
PG1=不帶輔助冷卻裝置的齒輪箱熱容量；
PG2=帶冷卻風扇裝置的齒輪箱熱容量；
PG3=帶內置式冷卻盤管的齒輪箱熱容量；
PG4=帶內置式冷卻盤管和風扇的齒輪箱熱容量。
