規格參數

1、處理能力：1m3/h---2m3/h

2、殺菌溫度：115～135℃

3、使用蒸汽壓力：<0.78Mpa

4、高溫受熱時間：4～6s

5、進料溫度：<45℃（加冷卻管）

6、出料溫度：<65℃

7、蒸汽消耗量：<0.15Kg/L物料

8、電機功率：采用一臺離心泵時，2.2kw

             采用兩臺離心泵時；4.4kw

9、設備凈重：310-410kg

10、占地面積：0.9㎡

結構原理

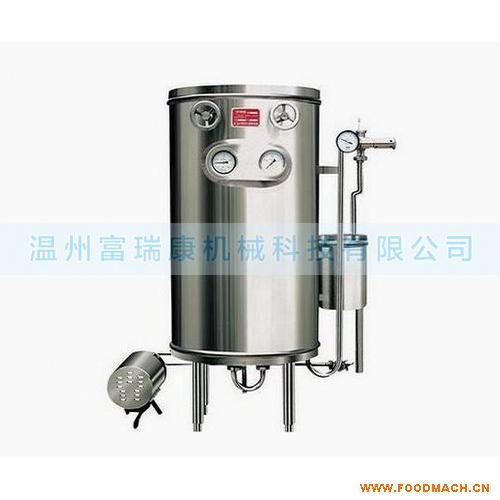

超高溫瞬時滅菌機在主機內裝著壓力容器--高溫桶，用作充盛壓力蒸汽。桶外的主要設置是螺旋形雙套管，用作對進、出物料的冷熱交換；桶內的主要設置時螺旋形單管，用作間接受熱。

超高溫瞬時滅菌機物料的滅菌過程：物料通過供料泵進入雙套盤管的外層流道、由內層流出的熱料間接加熱而得到預熱，當物料進入設置在高溫桶內的高溫盤管時，由于桶內的蒸汽間接加熱而被加熱到需要的滅菌溫度，然后在桶外單旋管內保溫而使物料細菌被殺滅，當回到雙套盤管時，物料便進入內層流道，被外層冷料所冷卻，從而使出料溫度顯著下降（一般低于65℃）。如工藝上需要提高或降低出料溫度時，可啟用角式截止閥，讓它接通熱源（蒸汽）或熱源（水或冰水等）讓它們進入雙套管下端的外層流道。

節流閥是可以調節的，一方面讓物料維持在一定的壓力之下， 使其沸點溫度提高，以防止汽化：另一方面，也作調節流量用。物料*后經三通旋塞除料。該旋塞下端接著旋管，其出口將著貯槽，當需要時，可旋動旋管對準溢流管。進料三通旋塞的上端與貯槽接通，下端則與料源管道相連接。當需要提高處理能力時，可卸去“U”形管改接一只離心泵。

本機屬手控式滅菌機，滅菌溫度由角式截止閥來調節、出料溫度可通過角式截止閥來改變。蒸汽的壓力表、滅菌溫度表以及出料溫度表均裝在主機上。
