●產品說明：

　　本機適用于按一個方向整理排列方、扁、圓塑料瓶。

●工作原理：

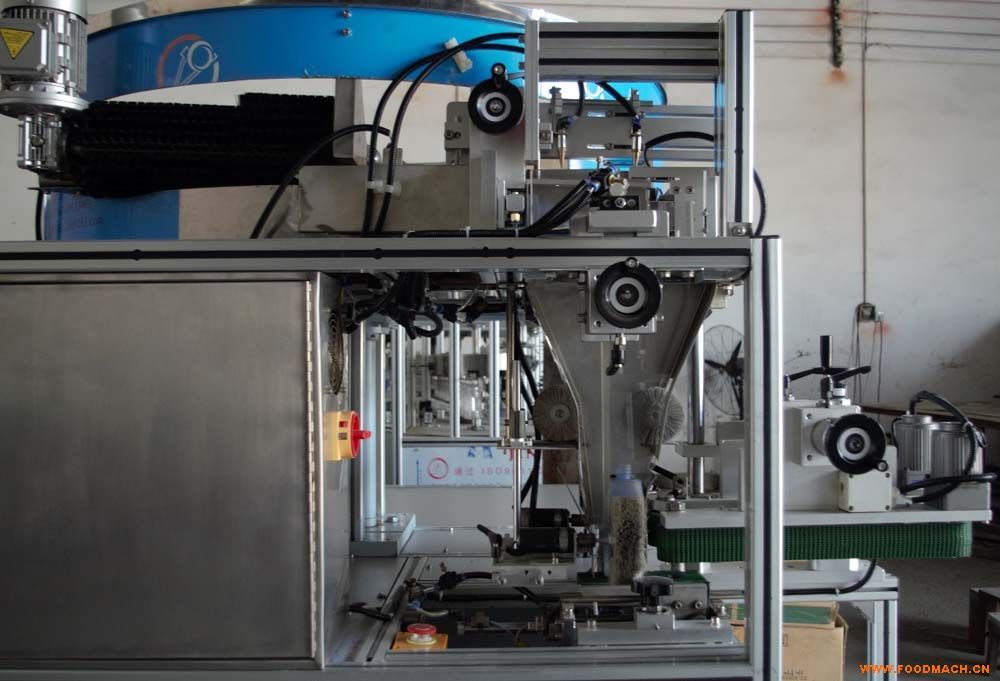

本機是由塑料空瓶提升機、理瓶主機和輸送機組成。采用PLC將各傳動機構有機的結合起來形成一個整體。利用由光電傳感器檢測瓶底瓶口的不同狀態這一特點進行理瓶。先將塑料空瓶倒入上瓶機儲瓶倉內，上瓶機根據理瓶桶內瓶子數量的多少，自動將瓶子提升輸送到理瓶桶內。理瓶桶內的轉盤在旋轉過程中將瓶子全部轉到落瓶槽內進行排列。PLC根據光電傳感器信號控制翻瓶裝置和氣流，使瓶子被整理成瓶口向上直立，整理好的瓶子從出瓶口送出進入下道工序。

●性能特點：

1、主機外觀為圓筒形，外筒底部裝有可調節支腳，用于調整機器高度及水平；筒內設有一個轉盤，轉盤外側設有落瓶槽。

2、機器結構巧妙、傳動簡單。理瓶僅由理瓶軌道來實現，維護方便。

3、機器動作由可編程序控制器(PLC)控制，使設備自身能與后連接設備達到智能化控制；電控系統通過各部位的傳感器進行實時監控反饋，來決定理瓶速度使之與后面的灌裝（或貼標）速度緊密配合。

4、一臺理瓶機可整理多種規格、尺寸的塑料瓶，只需按照瓶子外形規格尺寸做相應調整即可，理瓶穩定不需人員監控。

5、設有自動跟蹤功能。當輸瓶筒內瓶子不足時，供瓶機自動供瓶；當輸瓶筒內瓶子達到一定數量時，供瓶機自動停止；當下道工序，輸送帶上瓶子過剩時，機器自動停轉，等瓶子減少到一定數量時，機器又自動運行。

6、氣路系統設有壓力開關和合閘閥，壓縮空氣不接通或氣壓低于設定值時則機器不能啟動。合閘閥與機器啟停聯動，節省氣耗。

●技術參數：

1、理瓶機速度：單路輸出：6000瓶/小時，二路輸出相加：12000瓶/小時　

2、適應瓶型：直徑40－90mm，瓶高70－290mm

3、理瓶機轉盤直徑：Φ1200mm

4、氣源壓力：0.7MPa

5、主機裝機容量：3.7 KW

6、設備重量：250KG

7、機器安裝尺寸：3120mm*1310mm*1700mm
