一、 結構及工作原理：

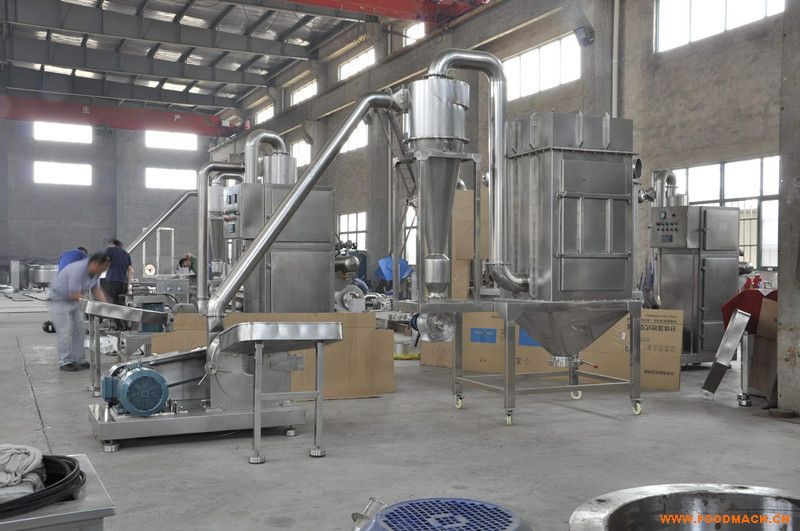

1、 主要結構：由加料部份、粉碎系統、風葉裝置、吸料除塵系統及引風系統組成，驅動裝置主機有粉碎箱、加料斗、粉碎刀、齒圈、篩網、風葉等組成，吸料由管道、旋風分離器、關風機組成，除塵有過濾布袋、引風機等。

2、 工作原理：該機經料口進入粉碎室，在粉碎室內被高速旋轉的刀片沖擊下，使物料甩向固定在機體上的齒圈，造成撞擊、剪切，以及物料與物料，物料與刀片、齒圈間的相互碰撞、摩擦、剪切進行交替粉碎。粉碎后的物料，在粉碎室側部的高速風葉產生的正壓氣流的推力作用下，小粉�？朔�自重，隨氣流越過篩網，經排粉管進入旋風收集器經排料閥排出。一部份超細粉塵則有脈沖除塵器進行回收（99%以上），除塵后潔凈空氣排入大氣。該機機腔不會產生過高熱量，確保物料的特性不會變。

二、 性能特點：

1、 由于該設備機腔內具有風葉結構，設備運轉時風葉把機腔內的空氣向外吹出，帶走了機腔內粉碎的成品和產生的大部份熱量，并源源不斷補充外界的空氣，所以該機腔內不會產生過高的熱量，確保物料的特性不會改變。

2、 由于該機腔內不會產生過高的熱量，且機腔內有一股很強的氣流把物料向外排出，所以對部份熱敏性物料，帶有粘性的物料也可以很好的粉碎。

3、 該機克服了*粉碎機腔容易發熱發燙（機腔的外殼和軸承軸都采用水冷卻或冰鹽水冷卻），對粘性物料，熱敏性物料長時間粉碎容易堵塞機腔，引起設備損壞、物料報廢的現象發生，可以作為替代*粉碎機的一種新型設備。

4、 該機由于機腔內本身產生一股離心力向外排出，所以粉碎過程中只要達到所需粉碎的目數的物料（粉碎目數通過篩網來獲得）都被向外的風力所帶走，不會長時間停留在機腔內，所以該設備的粉碎產量比普通的*粉碎機產量要高的多，可以很好地滿足客戶對物料產量的要求。

一、 使用說明

    沖吸式粉碎機操作

程序：

1.每天上班后應先檢查設備是否正常，查看各螺栓連接部位有否松動。檢查傳動皮帶的松緊程度，確保皮帶松緊適宜。

2.打開機蓋，檢查活動刀盤與主軸連接是否松動，篩網是否松動，齒圈是否松動，待確認無誤后方可合上機蓋。

3.擰緊機蓋壓緊手柄。

4.啟動風機。

5.待風機運轉正常后，啟動自動出料閥電機與主機。

6.待主風機空運3-5分鐘正常后，開啟脈沖除塵系統后開始投料。物料顆粒度不應不大于10mm注意進料均勻。

7.產品細度可以通過更換篩網來獲得。

8.機器運行過程中應仔細觀察機器有無異常聲音，如有應及時關機。

9.等到物料斗內無料后，空機運轉3-5分鐘后，開始停止主機。帶主機停后2分鐘左右，在停風機。

10.帶主機與風機完全停止后，再關自動出料閥電機與脈沖控制系統。

11.等設備完全停止后，打開機蓋清理機腔內殘留物料。

12.機組停止運行后，開始清理除塵布袋，清理布袋的原則是越干凈越好。否則會影響風機風量，從而影響除塵效果。

13.由于物料本質的差異，粉碎效果不盡相同，所以每一次換物料后，要根據具體情況進行適當?shù)恼{(diào)整。

二、 各部件拆裝方式

主機：

1、 打開門蓋，取出篩網架、卸下蓋形螺母，取出活動刀盤、然后擰下齒圈與殼體的連接螺帽，取出齒圈。

2、 取下皮帶罩殼，拉出粉碎皮帶輪，擰下風葉輪罩殼與外殼裝置上的螺母，取下風葉罩，并松開風葉罩殼與管道的連接，即可取下風葉輪。

3、 然后擰下軸承座與機腔殼體的連接螺母，取下主軸承座。即可清洗整個粉碎機腔。

脈沖除塵系統拆裝;

如果需要清洗或更換過濾布袋時，只需要打開除塵箱門蓋，把布袋連骨架一起從文氏管接頭上擰下來（布袋骨架與文氏管接頭以螺紋連接的方式連接），即可把過濾布袋與骨架一起從除塵箱里取出，然后再取下布袋骨架上的過濾布袋即可清洗或更換。

管道清洗：

卸下各連接管道的緊固螺母，取下關風機，即可清洗所有管道。所有零部件清洗完畢后只需依次安裝上后再即可。

注：主機運轉前需把各連接螺母緊固好，各管道安裝正確后再試機，確保各部件運轉正常后放可投入正常生產。

三、 維修與保養

1.日常維護

1-1、 沖吸式粉碎機應放在堅實憑整不會起震動的地面上工作。

1-2、 在接上電源`氣源`試車`生產之前,要撤底檢查,各螺栓是否堅固,各零件

 有否損壞。

1-3、不允許在超負荷情況下開機。

1-4、 傳動機構三角帶松緊度可調節，張力不宜過大，三角帶不允許粘上油或其

     他有機溶劑，確保三角帶工作壽命。

1-5、 生產過程中、須經常檢查軸承溫升，當溫升超過60℃，水冷卻（乙二醇

      等），應停機檢查，查

      明原因并排除故障。

1-6、 新機運轉時，傳動皮帶容易伸長，應注意調整皮帶的松緊帶，確保皮帶工

      作壽命。

1-7、易損件需經常檢查，及時更換，確保生產量。

1-8、篩網每班運轉前需檢查篩網是否損壞，篩網目數與所需求粉碎的細度是否

     相符后才能正常運轉。

1-9、活動刀盤、固定齒盤要經常檢查磨損，如磨損后，生產能力下降，粗度變

     粗，發現磨損后即刻更換。

1-10. 要經常經檢查除塵布袋口是否緊固，慮袋有無破損。

1-11、要及時清除集料筒內積塵。

1-12、本機機器為非防爆型設計，不能作于防爆生產。

1-13、本機必須有電源接地裝置，設備要用接地導線接起來，以避免靜電火花引

      起的粉末爆炸。如通電后有失常情況，根據電路圖查研。

1-14、物料中嚴禁混有金屬物，物料含水份量不超過5%。

2.定期維護

2-1、設備滾動軸承均采脂潤滑，設備運轉100小時后，機器上所有螺母，螺栓

     和緊固件都應徹底檢查一遍，如有松動要及時堅固。

2-2、主機及分級滾動軸承均為脂潤滑，采用2號白色特種脂。軸承的更換期為

     2000小時，潤滑脂的填充量為軸承腔內空間的1/2（上側或3/4（下側）

     切不可過多填充潤滑脂，否則會引起軸承溫度過高。

2-3、定期清除除塵袋集料筒內粉塵，如連續生產使用則需二天兩天清楚一次。

2-4、如有易損件應該經常檢查：

     篩網、動刀、齒盤、濾袋、皮帶、軸承、門蓋密封條。
