產品關鍵詞：橡膠瓣止回閥
- 產品名稱：橡膠瓣止回閥
- 產品編號：HC44X
- 產品商標：上海東洋TOYO
- 產品規格：DN25
- 參考價格：66
- 更新時間：2014/7/9 20:47:05
- 點擊次數：802次

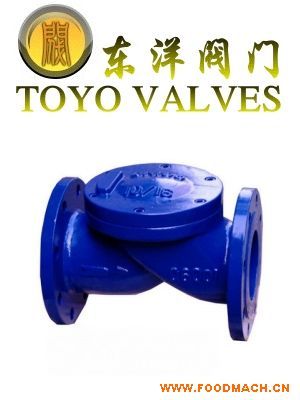

HC44X橡膠瓣止回閥概述
HC44X（SFCV）橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
主要技術參數 公稱壓力(Mpa) 1.0 1.6 殼體試驗壓力(Mpa) 1.5 2.4 密封試驗壓力(Mpa) 1.1 1.76 適用溫度℃ <80 適用介質 清水、油品
主要零件材料
|
閥體、閥蓋 |
灰鑄鐵、碳剛 |
|
閥瓣 |
橡膠組合件 |
|
彈簧 |
不銹剛 |
主要外形尺寸
|
公稱通徑(DN) |
L |
H |
|
40 |
165 |
180 |
|
50 |
200 |
190 |
|
65 |
215 |
210 |
|
80 |
240 |
230 |
|
100 |
290 |
250 |
|
125 |
330 |
280 |
|
150 |
355 |
315 |
|
200 |
500 |
370 |
|
250 |
620 |
430 |
|
300 |
700 |
475 |
|
350 |
785 |
550 |
|
400 |
915 |
600 |
